Flapper-stijl hoogdrukcontroleventiel API 6A 15000psi gesmeed lichaam Interne toegangsontwerp voor boren

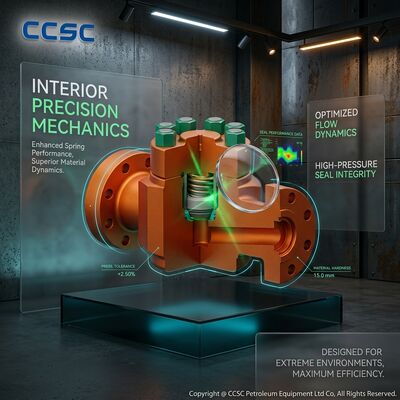

The Flapper Style High Pressure Check Valve represents a critical safety component in drilling manifold and well control systems where instantaneous backflow prevention can mean the difference between controlled operations and catastrophic equipment failureDeze API 6A-gecertificeerde remklep maakt gebruik van een veergeassisteerd sluitingmechanisme dat binnen milliseconden reageert op stroomstop of -omkering.het tegen de met precisiebewerking bewerkte zitring slaan van de flapper voor de omgekeerde stroom kan schadelijke snelheids- of drukspiegels veroorzaken. bestemd voor continu gebruik bij werkdruk van 15 000 psi met hydrostatische testverificatie bij 22 500 psi,Deze klep is vervaardigd van gesmeed legerd staal, geselecteerd omwille van zijn uitzonderlijke combinatie van uitgangssterkte., breukvastheid en weerstand tegen sulfide-stresscracking in zuur serviceomgevingen die aan NACE MR0175 voldoen.De bovenste ingangsconfiguratie van de carrosserie maakt volledige interne inspectie en vervanging van onderdelen mogelijk, inclusief de flapperplaat, scharnierpen, zitring en alle afdichtingselementen door de bovenste opening van de motorkap, terwijl de klepkas stijf met het leidingsysteem verbonden blijft via hamerverbindingen op figuur 1502,een ontwerpfilosofie die een onderhoudsoperatie van meerdere uren verandert in een procedure die in minuten wordt gemeten.

• Vergrendeling van de vlammen met behulp van een veer:Het torsiefluistermechanisme met veer geeft een positieve afdichtingskracht die onafhankelijk is van de vloeistofdruk.een betrouwbare sluiting te garanderen, zelfs bij bijna nul-differentialdrukken, wanneer flapperontwerpen met alleen zwaartekracht mogelijk niet goed tegen het afdichtingsoppervlak kunnen zitten.

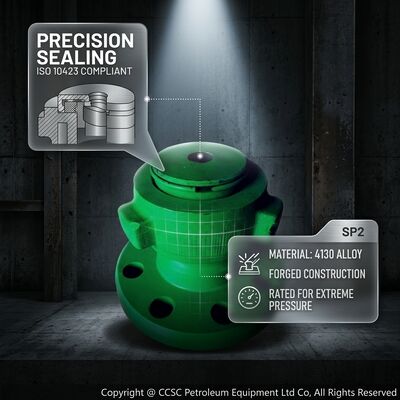

• Gevormd legeringsstaal, lichaam en motorkap:Gemaakt van hoogwaardig gesmeed legerd staal met volledige documentatie voor warmtebehandeling en Charpy-inslagproeven bij ontwerpminimumtemperatuur,het bieden van de structurele integriteit die vereist is bij de gebruikingsomstandigheden van hogedrukboorcollectoren.
• Uitwisselbaar met FMC Weco Design:ontworpen als een directe afmetings- en prestatie-interchange met gevestigde OEM-flapper-controleventielmodellen,een naadloze integratie in bestaande hamersystemen zonder adapter spoelen of veldmodificaties.

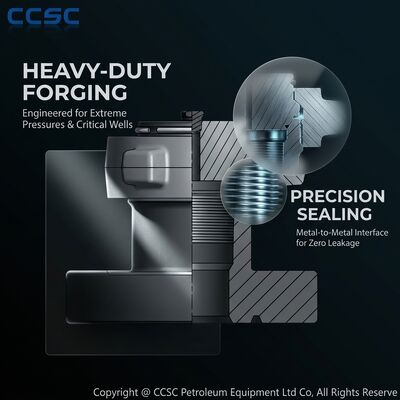

• Metalen-metalen contact van de stoel:De flapper-to-seat afdichtingsinterface maakt gebruik van metalen oppervlakken met een precisie-overtrek die de integriteit behouden bij verhoogde temperaturen waar elastomeer afdichtingen zouden afbreken,met optionele zachte stoelen voor toepassingen die een bubbeldichte afsluiting bij lage verschilspanningen vereisen.
• Integral stroompijlmarkering:Een opgeheven richtingspijl die rechtstreeks in de kleplijst wordt gegooid, biedt permanente, ondubbelzinnige oriëntatie van de installatie, die niet kan worden verwijderd, overschilderd,of verkeerd gelezen onder veldomstandigheden met beperkt zicht.
• Volledige poortstroompad:De binnenstroomdiameter past bij de verbindingsbuis in de hele klep, waardoor stroombeperkingen, turbulentie ontstaan,en erosie-gevoelige snelheidszones die de slijtage van onderdelen in het gebruik van schuurvloeistoffen versnellen.
• Intern vervangbare onderdelen:Alle slijtcomponenten, met inbegrip van de flapperassemblage, de stoelring, de scharnierspeld, de scharnierspeld van de vasthouder en de O-ring, zijn ontworpen als afzonderlijk vervangbare onderdelen.als reserveonderdelenpakketten voor snelle opknapbewerkingen zonder gespecialiseerd gereedschap.

De Flapper Style High Pressure Check Valve wordt strategisch ingezet in het volledige spectrum van hoge druk olieveld pompen en goed controle operaties. Primary application scenarios include drilling manifold discharge lines where multiple mud pumps discharge into a common standpipe manifold and a single pump shutdown must instantly isolate the idle pump from the pressurized common header to prevent reverse rotation damage, cementeringseenheid hogedrukontladingslijnen die garanderen dat cementslijm uitsluitend in de richting van de voorkant stroomt tijdens de primaire behuizing cementering, klemcementering en plug cementering,systemen voor verdrukkings- en afsluitingscollectoren op boorplatformen, waarbij remkleppen in de afsluitingsleiding een ongecontroleerde instroom van vormingvloeistof door het afsluitingscircuit voorkomen tijdens boorbeheersingsgebeurtenissen,en hoogdrukputspompen tijdens hydraulische fracturering en verzuringHet mechanisme met flapper is bijzonder geschikt voor toepassingen waarbij vloeistoffen met ophangende vaste stoffen of steunstoffen worden gebruikt.als de rotatieve openingsbeweging van de flapper en het volledige doorstromingspad de scheuren en dode zones minimaliseren waar deeltjes zich kunnen ophopen en interfereren met de klepverbinding, een veel voorkomende storingsmodus in kogel- en hefklepjes die worden blootgesteld aan met proppant beladen breekvloeistoffen.terugstroombescherming van het flare systeem, en productie van toepassingen voor het ontlasten van waterreinjectiepompen waarbij een betrouwbare eenrichtingsstroomregeling rechtstreeks bijdraagt tot de naleving van de milieuvriendelijke en operationele veiligheidsdoelstellingen.

Elke Flapper-stijl hoge drukcontroleventiel wordt onderworpen aan een strikt kwaliteitsverificatieprogramma dat de minimale API 6A-inspectievereisten overschrijdt.Elke klep wordt onderworpen aan een hydrostatische test van de integriteit van de omhulsel bij 1.5 keer de nominale werkdruk, laagdrukgasstoeltest om de sluiting van flapper en stoel bij bijna nulverschil te bevestigen, hoogdrukgasstoeltest bij volledig nominaleverschil,en functionele cyclusverificatie om de consistente werking van de flapper gedurende tien volledige open-sluitcycli te bevestigenDe buitenste oppervlakken worden beschermd met een corrosie-beperkende conserveringscoating en alle draad- en afdichtingsoppervlakken krijgen beschermende doppen en stekker.Voor exportverpakkingen worden ISPM 15-gecertificeerde gefumigeerde multiplexkastjes gebruikt met op maat gesneden schuiminzetstukken, droogmiddelverpakkingen en vochtigheidsindicatorkaarten. Bij elke zending wordt een volledige documentatie geleverd, met inbegrip van materiaalproefverslagen met volledige chemische en mechanische traceerbaarheid,vervalsing van certificaten, warmtebehandeling records, niet-destructieve onderzoek rapporten, hydrostatische en gas test grafieken, en API 6A product conformiteitscertificaten.LTD is toegewijd aan de productie van remkleppen die betrouwbare terugstroombescherming bieden in de meest veeleisende hoge druk olievelden pompen en goed controle toepassingen wereldwijd.
