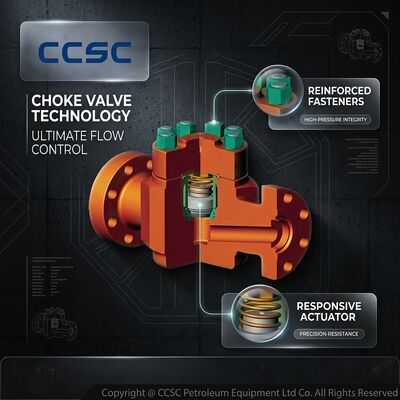

Gesmeed staal inline checkval API 6A 15000psi Hammer Union type Interne toegangsontwerp voor olieveld

De Top Entry Gesmede Stalen Inline Keerklep is een hoogwaardig terugslagbeveiligingsapparaat dat speciaal is ontworpen voor hogedruk olieveldservice waar systeemintegriteit en snelle onderhoudstoegang kritieke operationele vereisten zijn. In tegenstelling tot conventionele zij-ingang of wafer-stijl keerkleppen die volledige verwijdering uit de pijpleiding vereisen voor interne inspectie of reparatie, maakt het top-entry ontwerp volledige toegang mogelijk tot alle interne componenten, inclusief de klep, zittingring, scharnierpen en afdichtingsoppervlakken via de bovenste kapopening zonder de lasverbindingen van het klephuis of de hamernagelkoppelingen te verstoren. Deze keerklep is vervaardigd uit hoogwaardig gesmeed gelegeerd staal in volledige naleving van API 6A specificaties, is geschikt voor werkdrukken tot 15.000 psi en wordt uitgebreid ingezet in fracturatiemanifoldsystemen, cementeerlijnen, puttestpakketten en hogedrukpompplossingslijnen waar betrouwbare terugslagbeveiliging direct van invloed is op de veiligheid van personeel en de bescherming van apparatuur. De gesmede constructie biedt een superieure uniformiteit van de graanstructuur, slagvastheid en weerstand tegen drukgeïnduceerde vermoeidheid in vergelijking met gietalternatieven, waardoor deze klep de definitieve keuze is voor cyclische hogedrukservice in upstream olie- en gasoperaties.

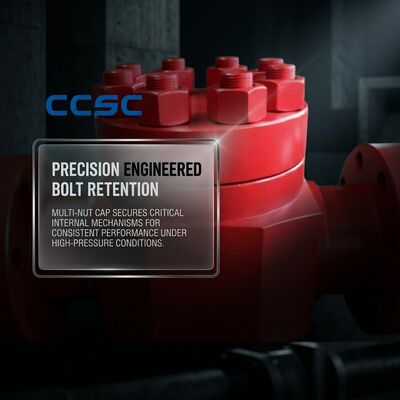

• Top Entry Inline Onderhoudsontwerp: Alle interne componenten, inclusief de klepconstructie, zittingring, scharniermechanisme en afdichtingselementen, kunnen worden benaderd, geïnspecteerd en vervangen via de bovenste kapopening zonder het klephuis uit de pijpleiding te snijden, waardoor de onderhoudsonderbreking op afgelegen locaties drastisch wordt verminderd.

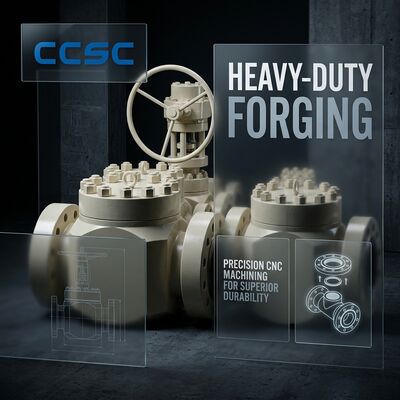

• Gesmede Gelegeerd Stalen Constructie: Het klephuis, de kap en alle drukdragende componenten zijn vervaardigd uit gesmeed gelegeerd staal met volledige materiaaltraceerbaarheid, wat uitzonderlijke mechanische eigenschappen levert, waaronder hoge Charpy-slagwaarden en weerstand tegen waterstofgeïnduceerde scheurvorming in zure dienstomgevingen.
• Snel Sluitend Klepmechanisme: Het veerondersteunde klepontwerp zorgt voor een positieve afdichting binnen milliseconden na omkering of stilstand van de stroming, waardoor waterslag-effecten worden voorkomen en opwaartse pompen, compressoren en roterende apparatuur worden beschermd tegen schade door terugstroming.
• Fig1502 Hamernagel Koppelingen: Standaard hamernagelkoppelingen aan zowel de inlaat als de uitlaat maken snelle montage en demontage mogelijk zonder lassen of spannen van flensbouten, ideaal voor tijdelijke stromingslijnen, frac-opstellingen en puttestoperaties die frequente herconfiguratie vereisen.
• API 6A Gecertificeerd met NACE Conformiteit: Vervaardigd en getest volgens API 6A 21e editie vereisten, met optionele NACE MR0175 / ISO 15156 conforme materialen beschikbaar voor toepassingen met waterstofsulfide-houdende zure dienst.
• Duidelijke Stromingsrichting Indicatie: Een permanent gegoten richtingspijl aan de buitenkant van het klephuis biedt ondubbelzinnige installatieoriëntatiebegeleiding, waardoor het risico op omgekeerde installatie dat de keeffunctie onwerkzaam zou maken, wordt geëlimineerd.
• Zware Scharnier en Draaipunt Ontwerp: De oversized scharnierpen en draaipuntconstructie zijn gehard en precisie-gefreesd om de repetitieve impactbelasting en trillingen te weerstaan die kenmerkend zijn voor hogedruk heen-en-weer pompplossingsservice.

De Top Entry Gesmede Stalen Inline Keerklep is speciaal ontworpen voor hogedruk stromingslijn-toepassingen waar snelle onderhoudstoegankelijkheid en absolute terugslagbeveiliging verplicht zijn. Primaire inzetomgevingen omvatten hydraulische fracturatie manifold lossingslijnen waar meerdere hogedrukpompen parallel werken en een enkele pompuitval of -stop geen terugstroming vanuit de gemeenschappelijke lossingskop mag toestaan, cementeerunit hogedruk lossingslijnen die zorgen voor een eenrichtingsslurrystroming tijdens primaire en herstelcementoperaties, puttest oppervlaktepakketten waar geproduceerde vloeistoffen onder hoge druk positief moeten worden voorkomen om terug te stromen naar testafscheiders en meetapparatuur, en coiled tubing pompopstellingen die compacte inline keerbescherming vereisen bij de hogedrukpompplossing. Het top-entry ontwerp wordt bijzonder gewaardeerd in offshore platforms en boorinstallaties waar beperkte werkruimte de verwijdering van het klephuis onpraktisch maakt, en de mogelijkheid om interne componenten via de bovenste kap te onderhouden terwijl het huis op zijn plaats gelast blijft, vermindert aanzienlijk de hijskraan- en tuigagevereisten. Deze keerklep is ook direct uitwisselbaar met FMC Weco top-entry keerklepmodellen, waardoor operators een kosteneffectieve OEM-alternatieve oplossing krijgen die volledige dimensionale en prestatiecompatibiliteit met bestaande hamernagel koppeling pijpleidinginfrastructuur behoudt.

Elke Top Entry Gesmede Stalen Inline Keerklep ondergaat uitgebreide druktesten volgens API 6A vereisten voorafgaand aan verzending, inclusief hydrostatische schaaltesten op 22.500 psi en zittinglekkageverificatie bij zowel lage als hoge differentiële drukken. Alle afdichtingsoppervlakken worden voorzien van anti-galling compound, en de eindkoppelingen zijn voorzien van beschermende draadkappen en koppelingboringspluggen om contaminatie en mechanische schade tijdens transport te voorkomen. Standaard exportverpakking bestaat uit zware, ontsmette multiplexkisten met gevormde schuiminterne demping, vochtabsorberende droogmiddelen en schokindicatorlabels. Volledige documentatiepakketten, inclusief materiaaltestcertificaten, smeedrapporten, hydrostatische testkaarten, NDE-records en API 6A conformiteitscertificaten, vergezellen elke klepzending, wat zorgt voor volledige traceerbaarheid van grondstof tot eindinspectie.
