Hydraulisch bediende verstelbare chokeklep API 6A Debietregeling op afstand 10000 psi Fail Safe Positie Feedback

De hydraulisch bediende regelbare chokeklep van CCSC biedt externe, herhaalbare stromingsregeling voor installaties op boorputten en choke-manifolds waar handmatige aanpassing onpraktisch of onveilig is. De klep combineert de beproefde regelbare choke met naaldtype met een hydraulische actuator die de stang nauwkeurig positioneert volgens een stuursignaal, waardoor de choke-opening kan worden gewijzigd vanaf een extern paneel, een procesregelaar of een noodafsluitsysteem. De assemblage is vervaardigd volgens API 6A en API 16C praktijken en is verkrijgbaar met fail-safe open of fail-safe close actuatorconfiguraties om te voldoen aan de veiligheidsfilosofie van de installatie.

Omdat de actuator wordt aangedreven door hydraulische kracht in plaats van handmatige inspanning, kan de choke worden aangepast terwijl het manifold onder volledige werkdruk staat zonder personeel bloot te stellen aan het hogedrukgebied. Een integrale positie-feedbackzender rapporteert de werkelijke stangpositie aan de controlekamer, zodat de operator altijd de ware choke-opening kent in plaats van te vertrouwen op een afgeleide waarde. Deze combinatie van externe bediening en positie-feedback maakt de klep een essentieel onderdeel van moderne geautomatiseerde puttest- en productie-optimalisatiesystemen.

• Hydraulische externe actuatie: soepele, krachtige stangpositionering aangedreven door hydraulische voedingsdruk van 1.500 psi tot 3.000 psi.
• Fail-safe configuratie: verkrijgbaar als fail-safe close of fail-safe open met veerretour voor installatie-specifieke veiligheidslogica.
• Positie-feedback: lineaire positietransmitter geeft het controlesysteem een live meting van de choke-opening.
• ESD-interface gereed: actuator reageert direct op noodafsluitsignalen voor snelle putisolatie op aanvraag.
• Bewezen naaldtrim: wolfraamcarbide naald en zitting leveren nauwkeurige stromingsregeling en erosiebestendigheid bij hoge drukval.

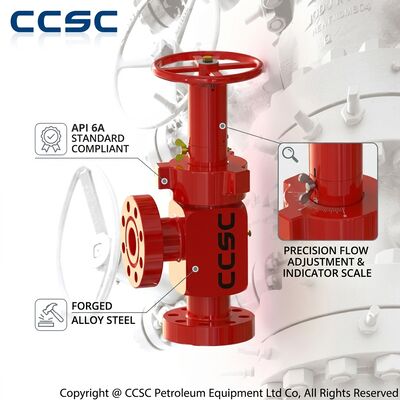

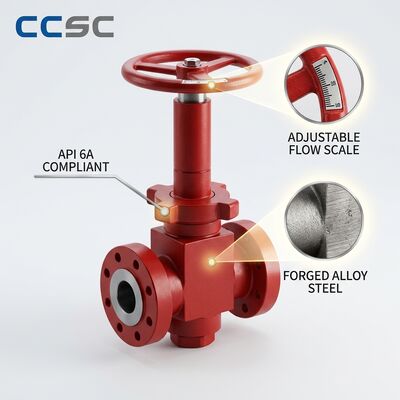

• Gesmede gelegeerd stalen behuizing: drukdragende omhulling vervaardigd uit kwaliteitsgesmeed materiaal met volledige materiaaltraceerbaarheid.

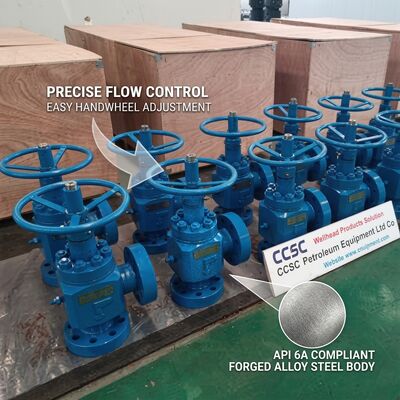

• Handmatige override: handwiel-override maakt lokale bediening mogelijk tijdens inbedrijfstelling of wanneer hydraulische stroom niet beschikbaar is.

De hydraulisch bediende regelbare choke-klep wordt gespecificeerd voor onbemande platform-boorputten, afgelegen onshore locaties, geautomatiseerde choke-manifolds en procesfaciliteiten waar de stroming vanuit een centrale controlekamer moet worden geregeld. Het wordt gebruikt in productie-optimalisatieschema's die de choke continu aanpassen om een doel-boorputdruk te handhaven, in meerfasige stromingsmeetinstallaties die snelle reactie op veranderende stromingsomstandigheden vereisen, en in injectiesystemen die reservoirs beschermen tegen drukpieken. De klep is even waardevol in puttestcampagnes waar een programma van choke-wijzigingen automatisch wordt uitgevoerd terwijl ingenieurs de separator-trein op afstand monitoren.

Elke hydraulisch bediende choke-klep ondergaat volledige druktesten van de klepbehuizing en trim, samen met functionele testen van de actuator, inclusief slagverificatie, reactietijd van de fail-safe en kalibratie van de positie-feedback. Testcertificaten worden uitgegeven tegen het serienummer en bewaard bij de materiaaldocumentatie voor de complete unit. Vóór export wordt de klep afgetapt van testvloeistof, worden de actuatorpoorten afgedicht en wordt de assemblage beschermd tegen vocht en mechanische schade in een speciaal gebouwde multiplexkist. CCSC ondersteunt de apparatuur met installatietekeningen, hydraulische schema-documentatie en begeleiding bij de inbedrijfstelling voor de besturingssysteeminterface.
