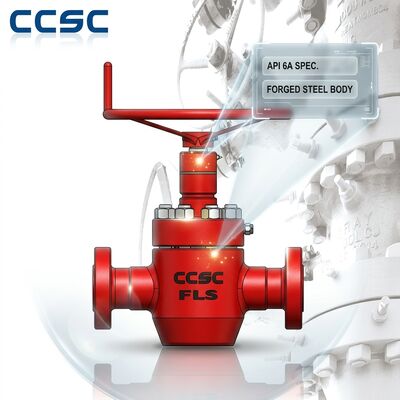

Grote Boring Doorvoerleiding API 6A Schuifafsluiter 7 1/16 Inch Volle Boring Drukafdichting Bidirectionele Pijpleiding Klasse

De CCSC large bore doorvoer API 6A schuifafsluiter is een full bore, druk-afdichtende klep die is ontwikkeld voor productieputten met hoge productiesnelheid, pijpleiding-manifoldsystemen en oppervlakte-flowline-toepassingen die minimale drukval en onbelemmerde doorgang van gereedschap vereisen. Aangeboden in nominale boringmaten van 7-1/16 inch tot 11 inch, behoudt de klep de volledige interne diameter van de flowline over de schuif, zodat er geen holtes, zakken of richels zijn waar zand, was, vuil of hydraatdeeltjes zich kunnen ophopen. Het ontwerp voldoet volledig aan API 6A en volgt de beproefde FLS doorvoerconfiguratie die de industrie al decennia accepteert voor zware dienst.

Omdat de boring volledig vrij is in de geopende stand, is de large bore schuifafsluiter het voorkeursisolatieapparaat op leidingen die moeten worden gepigged, gekalibreerd of geïnspecteerd zonder de klep uit bedrijf te nemen. Het bidirectionele, metaal-op-metaal afdichtingssysteem zorgt voor betrouwbare afsluiting in beide stromingsrichtingen, en de drukgeactiveerde klepdekselafdichting houdt de bodyverbinding strak naarmate de leidingdruk stijgt tijdens afsluitomstandigheden. Tandwieloverbrengingen zijn standaard gemonteerd op de grotere maten om de bedieningskracht laag te houden en een nauwkeurige, gecontroleerde opening en sluiting van de klep mogelijk te maken.

• Echte full bore opening: klepboring komt overeen met de interne diameter van de flowline voor onbelemmerde stroming, lage drukval en volledige piggability.
• Doorvoer slab gate: gladde, uit één stuk bestaande schuif trekt zich volledig terug in de klepdekselholte, waardoor er geen obstructie in het stromingspad achterblijft.
• Grote diameterbereik: verkrijgbaar in maten van 7-1/16 inch, 9 inch en 11 inch voor olie- en gastoevoersystemen met hoge productiesnelheid.
• Bidirectionele afdichting: metaal-op-metaal schuif- en zittingafdichting levert gasdichte afsluiting tegen druk vanuit beide richtingen.

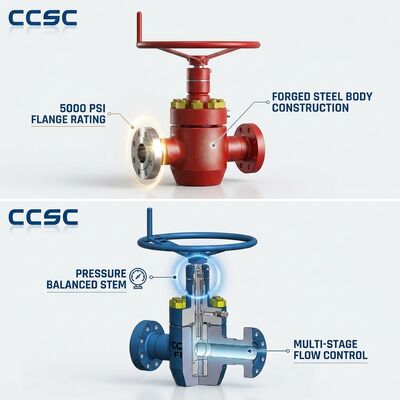

• Druk-afdichtend klepdeksel: gesmede bodyontwerp met drukgeactiveerde afdichting geschikt voor hoge druk, hoge cyclus pijpleidingdienst.
• Tandwieloverbrenging standaard: bediening met lage kracht op grote boringen met stijgende stangindicatie van de kleppositie.

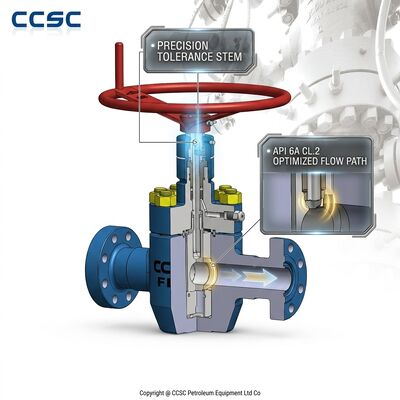

• Stroom-efficiënte geometrie: erosiebestendig stromingspad dat het afdichtingsgebied beschermt tegen geproduceerd zand en schurende media.

De large bore doorvoer schuifafsluiter wordt toegepast op productie-bomen van putten met hoge productiesnelheid, hoofd-manifoldsystemen, pijpleiding lanceer- en ontvangststations, tankertankfaciliteiten en systemen voor de overdracht van geproduceerd water waar full bore stroming en pigging-mogelijkheid verplicht zijn. Het wordt ook veel gebruikt op gasexportleidingen die periodieke intelligente pig-inspectie vereisen, omdat de onbelemmerde boring inspectiegereedschappen door de klep laat passeren zonder deze uit de leiding te verwijderen. De klep is evenzeer thuis in onshore verzamelstations en offshore topside-leidingen, en de grote diameterconfiguratie houdt de stromingssnelheden laag, wat erosie vermindert en de levensduur van de afdichtingsoppervlakken verlengt.

Large bore kleppen worden vervaardigd met strikte controle van de kwaliteit van de body-smeedstukken, de reactie op warmtebehandeling en de dimensionale verificatie van de full bore geometrie. Elke klep wordt hydrostatisch getest op de shell en op de zitting in beide richtingen, met optionele gasafdichtingstests voor kritieke toepassingen, en alle testresultaten worden geregistreerd tegen het serienummer van de klep. Voor exportverzending wordt de klep gereinigd, gedroogd en behandeld met roestwerende olie, de flensuiteinden worden bedekt met stalen of plastic beschermers, en de assemblage wordt vastgezet in een versterkte multiplex exportkrat met de operator beschermd tegen transitschade. Volledige kwaliteitsdocumentatie, inclusief materiaalcertificaten, lasrecords en rapporten van dimensionale inspecties, wordt bij elke bestelling geleverd.
