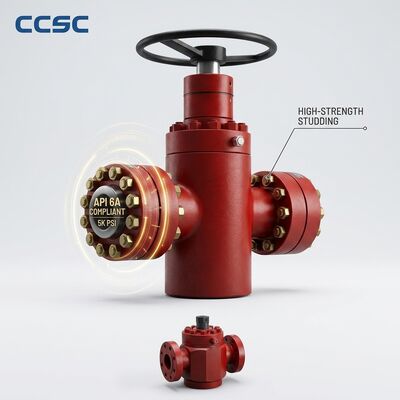

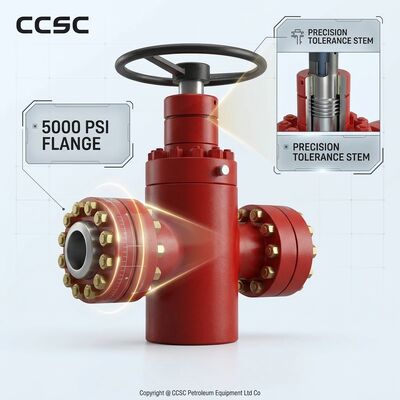

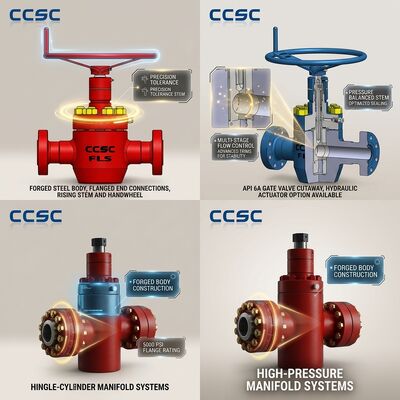

Hydraulisch aangedreven API 6A drukdichtingspoortklep, gesmeed staal FLS door de leiding 10000psi Afstandsbediening van het puthoofd

De CCSC hydraulisch bediende API 6A drukafdichtende schuifafsluiter is een full bore, doorvoerontwerp dat is ontworpen voor betrouwbare afstandsbediening in kritieke boorputkop-, choke- en onderzeese toepassingen. Een gesmeed stalen lichaam en kap worden gecombineerd met een dubbelwerkende hydraulische actuator, zodat de afsluiter snel kan worden geopend en gesloten vanaf een bedieningspaneel of noodstop (ESD) systeem van het platform, waardoor het bedieningspersoneel uit de buurt van de boorputkop blijft tijdens drukoperaties. De complete assemblage wordt vervaardigd en getest volgens API 6A, inclusief hydrostatische schelp-, zitting- en hogedruk gasafdichtingstests, met prestatieverificatie gedocumenteerd voor elke afsluiter voor verzending.

De geometrie van de drukafdichtende kap maakt gebruik van het leidingmedium zelf om de kapafdichting te activeren: naarmate de interne druk toeneemt, neemt de afdichtingskracht op de ringverbinding van de kap proportioneel toe, wat het ontwerp van nature sterker maakt precies wanneer de afsluiter wordt blootgesteld aan zware afsluitomstandigheden. In combinatie met metaal-op-metaal afdichting op de schuif-naar-zitting, zitting-naar-lichaam en stang-naar-achtersteun interfaces, biedt de afsluiter een robuuste drukkerende barrière in zowel open als gesloten posities en is geschikt voor productie-, injectie-, boorputtesten en werkover-toepassingen.

• Hydraulische actuatorbesturing: dubbelwerkende hydraulische cilinder met fail-safe sluitoptie, limietschakelaar positie-indicatie en handmatige overbruggingsmogelijkheid voor noodoperaties.
• Klaar voor afstands-ESD: actuator-interfaces direct met de afsluitlogica van het platform en de manifold-besturingssystemen voor onmiddellijke isolatie op aanvraag.
• Metaal-op-metaal afdichting: schuif naar zitting, zitting naar lichaam, kapafdichting en stang naar achtersteun zijn allemaal metaalafdichtingsvlakken voor langdurige service in hogedruk gasputten.
• Full bore doorvoerontwerp: gladde, volledig openende boring elimineert turbulentie, erosie en drukval, terwijl het de doorgang van pigging- en wireline-gereedschappen mogelijk maakt.
• Gesmeed stalen drukafdichtende kap: door de leidingdruk geactiveerde kapafdichting wordt strakker naarmate de druk toeneemt, waardoor externe lekkagepaden worden geminimaliseerd.
• Inline onderhoudbare trim: schuif- en zittingassemblage kan worden vervangen via de kapopening zonder het afsluiterlichaam uit de leiding te verwijderen.
• Zware stuwkrachtlager: absorbeert stangstuwkracht en houdt het handmatige bedrijfskoppel laag, zelfs bij maximale nominale werkdruk.

Deze hydraulisch bediende schuifafsluiter wordt veel toegepast op oppervlakte- en onderzeese boorputkop kerstbomen, productie manifolds, choke manifolds, test manifolds en noodafsluitsystemen waar afsluiters vanaf een externe locatie moeten worden bediend. Typische toepassingen zijn olie- en gasproductieplatforms, onbemande satellietputten, waterinjectiestations, gasliftdistributiesystemen en hogedruk flowline-isolatie. De actuator kan worden gekoppeld aan programmeerbare logische controller (PLC) gebaseerde besturingssystemen met open en gesloten positiefeedback, en het full bore ontwerp houdt het stromingspad onbelemmerd, zodat de afsluiter even geschikt is voor wireline- en coiled tubing-operaties.

Elke afsluiter wordt geassembleerd in een schone werkplaatsomgeving en onderworpen aan een volledige testreeks die hydrostatische schelp-, zittinglekkagetests in beide richtingen en een hogedruk gasafdichtingstest omvat, indien gespecificeerd. Testrapporten, materiaalcertificaten en traceerbaarheidsdocumentatie worden samengesteld voor elk drukdragend onderdeel. Afsluiters worden vervolgens voorbereid voor export met desiccantbescherming, flensbeschermers en versterkte multiplexkisten, met de actuator beschermd door een passende weerhoes. CCSC kan volledige documentatiepakketten leveren met betrekking tot NACE-naleving, lasprocedures, positieve materiaalidentificatierapporten en aanwezigheid van inspectie door derden op aanvraag.
