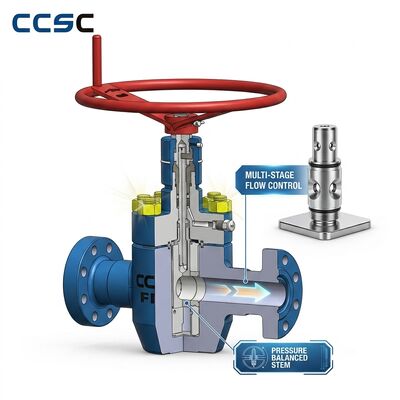

Via buisuitbreidende schuifafsluiter A516 Gr70 4 inch 1500LB plaatpoort pijpleiding transportolietransport

Door de geleiding uitbreidingspoort klep 4 " 1500LB

Inleiding van het product

Dit door de geleiding uitbreidende hekklep, ook wel bekend als een plaat hekklep, is ontworpen voor cruciale pijpleiding isolatie dienst in lange afstand olie- en gastransmissie leidingen.De 4-inch Class 1500LB klep beschikt over een volle boor door de leiding ontwerp waar de poort opening precies overeenkomt met de interne buis diameter wanneer volledig open, waarbij geen stroming wordt beperkt en de ongehinderde doorvoer van pijpleidinginspectie-meters (varkens) en reinigingsmiddelen mogelijk wordt gemaakt.Het parallel uitbreidende hekmechanisme gebruikt lijndruk om de afstroomverzegeling van de stoel te activeren, terwijl een mechanische wig actie zorgt voor een positieve afstroomverzegeling. API 6D-conform, is deze klep ideaal voor ruwe oliepijplijnen, aardgastransmissie, verfijnde productlijnen en ondergrondse opslag grot isolatie.

Hoofdkenmerken en kenmerken

• Volledig boren door het leidingsontwerp:De opening van de poort past bij de volledige interne diameter van de pijp wanneer deze open is, waardoor intelligente varkens, schoonmaakvarkens en bolvarkens glad door kunnen gaan zonder te schrapen of te beschadigen.Dit is essentieel voor moderne pijpleiding integriteit management programma's.
• Mechanisme voor parallelle uitbreidingspoorten:In tegenstelling tot de kluitklep gebruikt de parallelle uitbreidingsklep twee afzonderlijke halve hekken met een innerlijk kluitmechanisme.de wig breidt beide poorthalven mechanisch naar buiten tegen de stoelen uitDe druk van de lijn geeft de stoel stroomafwaarts nog meer energie.
• Vermogen voor dubbel blokkeren en bloeden (DBB):Wanneer de klep is gesloten en de holte is gedraineerd, zorgen de stoelen aan de voor- en achterzijde voor een onafhankelijke afdichting, waardoor de integriteit van de afdichting kan worden gecontroleerd door de bloedingspoort van de lichaamsholte te controleren.Dit voldoet aan de DBB-vereisten voor kritieke isolatie.
• Nul holte vangst:De poortholte wordt volledig geëvacueerd wanneer de klep volledig geopend of volledig gesloten is.Dit elimineert drukvergrendeling door thermische uitbreiding van gevangen vloeistoffen en voorkomt productverontreiniging tussen partijen in multiproductpijplijnen.
• Zelfophangende stoelen:De met een veer aangedreven PTFE-zitplaat verlicht automatisch de overmatige druk van de holte aan de voorzijde, waardoor een overdruk van het lichaam volgens de API 6D-vereisten wordt voorkomen.
• Brandveilig ontwerp:Gecertificeerd volgens API 6FA/BS 6755 Deel 2 brandveiligheidsnormen met een metalen-metalen secundaire zitplaats die de integriteit van de afsluiting behoudt nadat PTFE-zachte zitplaatsen door brand zijn vernietigd.

Waarom u ons kiest

• API 6D Monogram Licentie:Onze productiefaciliteit heeft een API 6D-licentie voor pijpleidingskleppen, met een kwaliteitssysteem dat is gecontroleerd volgens de API Q1-vereisten.
• Gastestde zitdichtheid:Elke klep wordt naast hydrostatische tests ook onderworpen aan een lage-drukgastest (5-15 PSI stikstof) om te controleren of er geen bubbellekkage is volgens de acceptatiecriteria van API 6D.
• Uitgebreide DBB-verificatie:De functionaliteit van het dubbele blok en het bloeden wordt op elke klep gecontroleerd door beide stoelen onafhankelijk te testen met de opening geventileerd, waardoor een gedocumenteerde DBB-prestatiecertificering wordt verstrekt.
• Ervaring met pijpleidingen:Onze doorleidingspoortkleppen worden geïnstalleerd in grote pijpleidingsprojecten in Azië en Afrika, met volledige projectdocumentatiepakketten ter ondersteuning van de eisen van EPC-aannemers.

Tabel van technische parameters

Veelgestelde vragen

V: Waarom is een doorvoerontwerp belangrijk voor pijpleidingskleppen?
A: Door de leiding zorgt ervoor dat de klepboor precies overeenkomt met de leidings-ID wanneer deze open is.(2) het elimineren van turbulentie en drukdaling bij de klep, (3) het voorkomen van sedimentophoping in de kleppenholte, en (4) het vermijden van productmenging tussen partijen in multiproductleidingen.Het is een verplichte eis volgens API 6D voor isolatieventielen voor leidingen..

V: Wat is DBB (Double Block and Bleed) en wanneer is het nodig?
A: DBB betekent dat de stoelen voor en achter de klep met gesloten klep onafhankelijk van elkaar worden verzegeld en dat de lichaamsholte tussen hen kan worden geventileerd/afgeleid.Dit maakt het mogelijk om te controleren of geen van beide stoelen voor onderhoudswerkzaamheden lektDBB is vereist voor positieve isolatie waar werknemers stroomafwaarts van de klep zullen zijn, volgens OSHA-verbodsregels en veel veiligheidsnormen voor gebruikers.

V: Kan deze klep in elke richting worden gemonteerd?
A: Door de leidingen kan de klep in horizontale of verticale oriëntatie worden geïnstalleerd.Voor horizontale stengeloriëntatie, zijn bijzondere overwegingen met betrekking tot de steun van de stam en de aandrijver vereist specificeer bij de bestelling de oriëntatie van de installatie.
