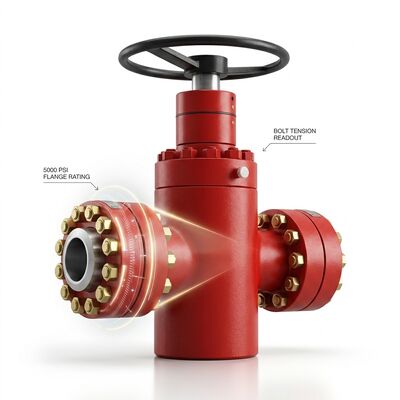

Elektrisch aangedreven hogedrukpoortklep WCB 6 inch 900LB Flanged Modulating Smart Control Olie Gas

Elektrisch bediende hogedruk schuifafsluiter 6" 900LB

Productintroductie

Deze elektrisch bediende schuifafsluiter combineert een robuuste API 600 gegoten koolstofstalen schuifafsluiter met een intelligente multi-turn elektrische actuator voor geautomatiseerde hogedrukisolatieservice. De 6-inch klasse 900LB WCB-body is ontworpen voor veeleisende olie- en gaspijpleidingtoepassingen waarbij bediening op afstand, nauwkeurige positiecontrole en betrouwbare, fail-safe prestaties van cruciaal belang zijn. De geïntegreerde slimme actuator beschikt over Modbus RTU digitale communicatie, 4-20mA analoge besturing, programmeerbare positielimieten en uitgebreide diagnostische mogelijkheden. Ideaal voor onbemande pijpleidingstations, automatisering van tankparken, procescontrole van raffinaderijen en SCADA-geïntegreerde pijpleidingnetwerken die bediening van externe kleppen en statusbewaking vereisen.

Belangrijkste kenmerken en kenmerken

• Intelligente multi-turn elektrische actuator:Microprocessorgestuurde actuator met niet-intrusieve instelling via lokaal LCD-display en magnetisch toetsenbord. Programmeerbare koppellimieten, positielimieten en snelheidsprofielen zonder de behuizing van de actuator te openen.
• Modbus RTU & 4-20mA-integratie:Het standaard Modbus RTU (RS-485) communicatieprotocol maakt naadloze integratie met DCS-, PLC- en SCADA-systemen mogelijk. 4-20 mA positiefeedback en besturingssignalen bieden analoge back-up voor kritische toepassingen.
• IP68 onderwaterbehuizing:Dubbel afgedichte behuizing met classificatie IP68 voor continue onderdompeling in maximaal 7 meter water gedurende 72 uur, waardoor een betrouwbare werking in ondergelopen kleppenputten en blootgestelde offshore-installaties wordt gegarandeerd.
• Handmatige overbrugging met ontkoppelbare versnellingsbak:Geïntegreerd handwiel met automatisch motor-naar-handmatig ontkoppelingsmechanisme maakt handmatige bediening tijdens stroomuitval mogelijk zonder de actuator te verwijderen.
• Koppel-zittende uitschakeling:De koppelgevoelige regeling van de actuator zorgt voor een consistente zitkracht, ongeacht de lijndruk, waardoor een betrouwbare luchtbeldichte afsluiting ontstaat zonder dat de klepcomponenten overbelast worden.
• Datalogging en diagnostiek:De ingebouwde datalogger registreert klepbedieningen, koppelprofielen, motorstarts, alarmgebeurtenissen en onderhoudsschema's voor voorspellende onderhoudsanalyses.

Waarom voor ons kiezen

• Kant-en-klare oplossing voor klepautomatisering:Wij bieden een volledig geassembleerd, gekalibreerd en getest pakket (klep, actuator, montagebeugel en koppeling) waardoor problemen met montage en uitlijning ter plaatse worden geëlimineerd. Elk samenstel ondergaat vóór verzending een volledige functionele test.
• Actuatoropties voor meerdere merken:We kunnen actuatoren van toonaangevende fabrikanten (equivalent van Rotork, AUMA, Bernard, Limitorque) integreren op basis van de standaardisatievereisten van uw locatie en de strategie voor reserveonderdelen.
• ATEX/IECEx-gecertificeerde pakketten:Voor installaties in explosiegevaarlijke omgevingen leveren wij complete ATEX/IECEx-gecertificeerde klepactuatorpakketten met volledige certificeringsdocumentatie voor Zone 1- en Zone 2-toepassingen.
• Wereldwijde ondersteuning bij inbedrijfstelling:Onze automatiseringsingenieurs kunnen naar uw locatie reizen voor installatiesupervisie, luscontrole en ondersteuning voor SCADA-integratie, waardoor een succesvolle inbedrijfstelling wordt gegarandeerd.

Technische parametertabel

Veelgestelde vragen

Vraag: Hoe voorkom je klepschade door overmatig actuatorkoppel?
A: De intelligente actuator bevat een elektronische koppelbegrenzer die de motorstroom bewaakt en vergelijkt met geprogrammeerde koppelcurven. Als het koppel de ingestelde limiet overschrijdt (instelbaar 40-100% van het nominale vermogen), stopt de actuator onmiddellijk en geeft een koppelalarm af. Dit voorkomt het verdraaien van de stuurpen, schade aan de stoel en defecten aan de versnellingsbak.

Vraag: Kan de actuator achteraf worden gemonteerd op bestaande handmatige kleppen?
A: Ja, we bieden complete retrofit-montagesets inclusief ISO 5211-compatibele montagebeugel, stuurpenkoppeling en aandrijfmoer. We hebben de steeldiameter van de klep, de draadvorm, de steelhoogte en het aantal omwentelingen van open naar dicht nodig om de juiste montage-aanpassing te kunnen realiseren.

Vraag: Wat gebeurt er tijdens een stroomstoring?
A: De klep behoudt zijn laatste positie (fail-in-place). Voor fail-safe close of fail-safe open vereisten kunnen we een batterijback-upsysteem (BBS) of een veerretourmechanisme integreren dat de klep automatisch naar de veilige positie drijft bij stroomuitval. Geef bij het bestellen uw faalveilige vereisten aan.
