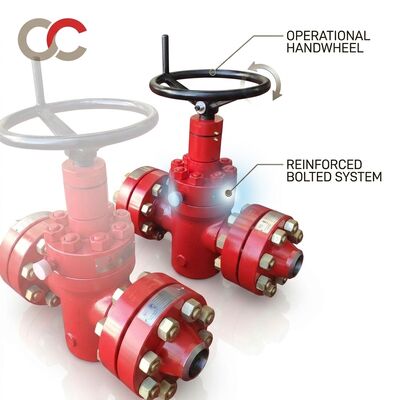

API 6A Van een flens voorzien Klep van de Bronpoort 2-1/16 Duim 5000 PSI PSL3 EE-NL Dubbele Verbinding Uitbreidende Poort

API 6A Flanged Wellhead Gate Valve 2-1/16" 5000 PSI

Inleiding van het product

Dit API 6A-geflansde putklep is speciaal gebouwd voor olie- en gasoppervlaktoepassingen upstream, waaronder putkoppels, kerstbomen, versnipperingscollectoren en isolatie van de stroomlijn.Geclassificeerd bij 5000 PSI (34.5 MPa) werkdruk met PSL3-kwaliteitsvereisten, de klep beschikt over een uitbreidende dubbele afdichtingspoortontwerp dat een positieve mechanische afdichting in zowel stroomopwaartse als stroomafwaartse richtingen biedt.De 2-1/16 inch nominale boor met API 6BX flankeerde uiteinden is volledig in overeenstemming met API 6A 21ste editie specificaties. EE-NL-temperatuurklasse met EE-materiaalklasse zorgt voor betrouwbare prestaties in zuurke bedieningsomgevingen (NACE MR0175) bij temperaturen van -46°C tot 121°C.

Hoofdkenmerken en kenmerken

• Uitbreiding Dual Seal Gate Design:In tegenstelling tot conventionele plaatpoortkleppen maakt het uitbreidingspoortmechanisme gebruik van een wigvormige gespleten poort die mechanisch tegen beide zitplaatsen uitbreidt wanneer deze gesloten is.het creëren van een positief mechanisch afdichting onafhankelijk van de lijndrukDit ontwerp zorgt voor een nullekkage-sluiting zelfs bij lage differentialdrukken.
• Door de leiding vol boren:De poortopening past bij de volledige pijpleiding wanneer deze volledig open is, waardoor turbulentie wordt geëlimineerd, de drukdaling wordt geminimaliseerd en pigging-operaties zonder beperking mogelijk worden gemaakt.
• PSL3-kwaliteitsniveau:Uitgebreide kwaliteitseisen, met inbegrip van 100% volumetrische NDE (UT/RT) van alle onderdelen die druk bevatten, Charpy-inslagonderzoek bij minimale ontwerptemperatuur,en volledige traceerbaarheid volgens API 6A-vereisten.
• Sour Service Conform:De materialenklasse EE met NACE MR0175/ISO 15156-naleving zorgt voor weerstand tegen sulfide-stresscracking in H2S-bevattende putvloeistoffen.
• Fittings voor vetinspuiting:Integrale vetinstallaties op de stoel en de stam maken het mogelijk om tijdens het gebruik te smeren en het afdichtingsmiddel voor de stoel in te spuit zonder de klep te verwijderen.
• API 6BX gestuurde flenzen:Flangen van ringgentaal (RTJ) met BX-ringpakkingen zorgen voor een betrouwbare hogedrukdichting met volledig metalencontact.

Waarom u ons kiest

• API 6A-gelicentieerde faciliteit:Onze productiefaciliteit heeft actief API 6A en API Q1 monogram licenties, regelmatig gecontroleerd door het American Petroleum Institute voor naleving.
• Volledige PSL3-documentatie:Elke klep wordt geleverd met een compleet productieboek (MRB), inclusief materiaalproefcertificaten, NDE-rapporten, drukproefdiagrammen en einddimensionale inspectiedocumenten.
• Gasonderzoek volgens API 6A, aanhangsel F:Naast de hydrostatische test van de omhulsel en de stoel worden de kleppen onderworpen aan een lage druk gasstoeltest (5-15 PSI lucht of stikstof) om de bubbeldichte afsluiting te controleren.
• Wereldwijde velddienstondersteuning:Technische ingenieurs die beschikbaar zijn voor installatietoezicht, ondersteuning bij de ingebruikname en training op het gebied van onderhoud op putlocaties over de hele wereld.
• Concurrerende doorlooptijden:20-30 werkdagen standaardlevering vanuit onze API-gelicentieerde fabriek, aanzienlijk sneller dan veel Amerikaanse en Europese fabrikanten voor vergelijkbare API 6A producten.

Tabel van technische parameters

Veelgestelde vragen

V: Wat is het verschil tussen PSL2 en PSL3 voor API 6A-kleppen?
A: PSL3 vereist aanzienlijk strengere kwaliteitscontroles, met inbegrip van 100% volumetrische NDE (UT of RT) van alle onderdelen die druk bevatten, Charpy V-notch-inslagonderzoek bij minimale ontwerptemperatuur,en strengere materialenchemische controles met volledige traceerbaarheidPSL3 wordt doorgaans gespecificeerd voor kritieke bronkop- en kerstboomtoepassingen waar de gevolgen van een storing ernstig zijn.

V: Kunnen deze kleppen worden gebruikt in H2S (zuur) -service?
A: Ja, de materialenklasse EE met NACE MR0175/ISO 15156-naleving is standaard voor onze API 6A-poortkleppen.Alle drukhoudende en drukregulerende onderdelen worden onderworpen aan hardheidstests (HRC 22 max) om de weerstand tegen sulfide-spanningscracking te waarborgen.

V: Biedt u inspectiediensten van derden?
A: Ja, we coördineren met alle belangrijke inspectie-instanties, waaronder Bureau Veritas, SGS, TUV en DNV, voor getuigenonderzoek, materiaalverificatie en de laatste inspectie in onze faciliteit.Het inspectieagentschap kan alle testdocumenten stempelen en ondertekenen..
