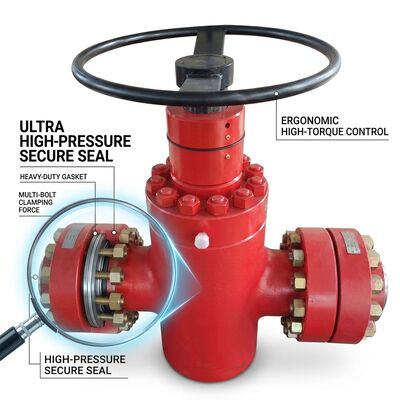

Hoogtemperatuur gesmeed stalen poortklep F22 4 inch 2500LB Drukzegel Butt Weld Stoomservice

Gesmede stalen schuifafsluiter op hoge temperatuur F22 4" 2500LB

Productintroductie

Deze schuifafsluiter van gesmeed staal is ontworpen voor de meest veeleisende gebruiksomstandigheden bij hoge temperaturen en beschikt over een ASTM A182 F22 (2,25Cr-1Mo) gelegeerd stalen behuizing die is ontworpen om de mechanische integriteit te behouden bij temperaturen tot 593 °C. De 4-inch klasse 2500LB drukafdichtingsconstructie is speciaal gebouwd voor oververhitte stoomleidingen in elektriciteitscentrales op fossiele brandstoffen, hydrokraakeenheden in raffinaderijen en koolwaterstofverwerking bij hoge temperatuur. De samenstelling van de chroom-molybdeenlegering biedt superieure kruip- en oxidatieweerstand in vergelijking met standaard koolstofstaal, waardoor tientallen jaren betrouwbare service in kritische proceslussen wordt gegarandeerd.

Belangrijkste kenmerken en kenmerken

• F22 Lichaam van chroom-molybdeenlegering:De legeringschemie van 2,25% Cr - 1% Mo levert uitzonderlijke kruipsterkte en weerstand tegen waterstofaantasting bij verhoogde temperaturen, en voldoet aan de NACE MR0175-vereisten voor zure gebruiksomgevingen.
• Drukafdichtingskap met grafietpakking:Het zelfbekrachtigende afdichtingsontwerp met flexibele spiraalgewonden pakking van grafiet/roestvrij staal handhaaft de lekdichte integriteit door thermische cycli van omgevingstemperatuur tot 593 °C.
• Volledige Stelliet 6-trim:Op kobalt gebaseerde hardfacing op poort, zittingringen en achterbank biedt superieure weerstand tegen vreten en erosie, cruciaal voor het handhaven van de dichtheid van de zitting bij stoomerosie bij hoge temperaturen.
• Geleid schijfontwerp:Nauwkeurig bewerkte geleidingssleuven in het lichaam en de schijf zorgen voor een soepele werking zonder klapperen of trillingen, zelfs onder stromingsomstandigheden met hoge snelheid.
• Uitgebreide pakkingbus:De diepe pakkingkamer met mogelijkheid voor live-loading biedt plaats aan meerdere grafietpakkingringen voor een betere spindelafdichting bij extreme temperaturen.
• Spanningsverlichte lasvoorbereiding:Alle stomplaseinden zijn na het lassen met warmte behandeld (PWHT) om restspanningen te elimineren, waardoor de lasintegriteit tijdens installatie ter plaatse wordt gewaarborgd.

Waarom voor ons kiezen

• Gespecialiseerde expertise op het gebied van gelegeerd staal:We onderhouden speciale productielijnen voor kleppen van chroom-molybdeenlegeringen met gecontroleerde warmtebehandelingsprocessen volgens de ASME Sectie IX-laskwalificaties.
• Compleet BDE-pakket:Elke klep wordt standaard 100% ultrasoon getest, magnetische deeltjesinspectie en positieve materiaalidentificatie (PMI), met volledige documentatie.
• Cyclustesten op hoge temperatuur:Onze interne testfaciliteit voert thermische cyclustests uit van omgevingstemperatuur tot 600°C, waarbij de afdichting van de zitting en de verpakkingsprestaties vóór verzending worden gevalideerd.
• Globale projectreferenties:Onze hogetemperatuurkleppen worden geïnstalleerd in grote energiecentrales en raffinaderijen in Azië, het Midden-Oosten en Afrika.
• OEM- en aangepaste techniek:In staat om te ontwerpen en te produceren volgens specifieke projectspecificaties, waaronder GA-tekeningen, gegevensbladen en ITP-documentatie.

Technische parametertabel

Veelgestelde vragen

Vraag: Wat is het verschil tussen F22 en standaard koolstofstaal voor gebruik bij hoge temperaturen?
A: F22-gelegeerd staal bevat 2,25% chroom en 1% molybdeen, wat zorgt voor een aanzienlijk hogere kruipbreuksterkte en oxidatieweerstand bij temperaturen boven 450°C. Koolstofstaal verliest snel sterkte boven 425°C, terwijl F22 de structurele integriteit behoudt tot 593°C, waardoor het essentieel is voor oververhitte stoom en koolwaterstofdiensten op hoge temperatuur.

Vraag: Hoe zorg je ervoor dat de klep lekdicht blijft tijdens thermische cycli?
A: Ons motorkapontwerp met drukafdichting en onder spanning staande grafietpakking compenseert automatisch de thermische uitzetting en krimp. De Stellite 6-bekleding behoudt de maatvastheid over het hele temperatuurbereik. Elke klep ondergaat een thermische cyclustest om de afdichtingsprestaties te verifiëren.

Vraag: Beschikt u over lasprocedurespecificaties (WPS) voor installatie ter plaatse?
A: Ja, we bieden gedetailleerde WPS- en PQR-documentatie voor de voorbereiding van stomplaseinden, inclusief voorverwarmingsvereisten, interpass-temperatuurregelingen en warmtebehandelingsparameters na het lassen voor F22-materiaal.
